Huawei LUNA2000 • Modul de putere

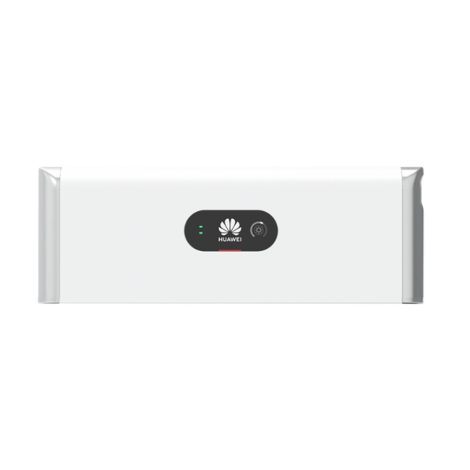

Modul de putere Huawei LUNA2000-5KW-C0 pentru LUNA2000-5/10/15-S0
Huawei LUNA2000-5KW-C0 este modulul de putere (BMS + Power Control) al sistemului de stocare LUNA2000-5/10/15-S0. Se montează în partea superioară a stivei de baterii și gestionează încărcarea/descărcarea, protecția bateriilor și comunicarea cu invertorul. Este gândit pentru integrare cu invertoarele hibride Huawei, în sisteme on-grid hibride Huawei.
- LiFePO4 (litiu-fier-fosfat)
- DoD până la 100%
- IP65 + răcire prin convecție naturală
- Temperatură de funcționare -10 °C până la +55 °C
- Garanție 10 ani (conform scrisorii de garanție Huawei)
Puncte cheie
- Modul de putere dedicat pentru LUNA2000-5/10/15-S0, cu rol de control și protecție centralizată.
- Lucrează împreună cu modulele de baterie LUNA2000-5-E0 pentru gestionarea optimă a energiei.
- Design modular: 5 kWh pe fiecare modul de baterie, cu extindere de la 5 la 30 kWh pe locuință (până la 2 sisteme LUNA2000-15-S0 în paralel).
- Tehnologie LiFePO4 pentru siguranță și stabilitate chimică.
- Adâncime de descărcare de până la 100% (DoD) pentru utilizarea eficientă a energiei disponibile.
- Construcție compactă: modul de putere de numai 12 kg; modul de baterie 50 kg.
- Potrivit pentru interior/exterior: IP65, răcire prin convecție naturală, interval -10 °C până la +55 °C.
- Indicator LED de stare și indicator SOC pentru vizualizarea rapidă a nivelului de încărcare.
Utilizare / Compatibilitate
Modulul LUNA2000-5KW-C0 este proiectat pentru sistemul LUNA2000-5/10/15-S0 și este compatibil cu o gamă largă de invertoare Huawei, monofazate și trifazate, inclusiv generații vechi și noi.
- Montaj în partea superioară a stivei de baterii.
- Instalare pe podea (standard) sau pe perete (opțional).
- Funcții de comunicare pentru operare în paralel pentru conectarea a până la două sisteme LUNA2000.
Siguranță / Protecții
- Tehnologie LiFePO4 (litiu-fier-fosfat) pentru un nivel ridicat de siguranță și stabilitate chimică.
- Grad de protecție IP65.
- Răcire prin convecție naturală.
- Funcționare în intervalul -10 °C până la +55 °C.
Concluzie rapidă: Huawei LUNA2000-5KW-C0 este alegerea potrivită dacă folosești sistemul LUNA2000-5/10/15-S0 și vrei control, protecție și comunicare integrată cu invertoarele hibride Huawei. Susține extinderea modulară de la 5 la 30 kWh și instalarea flexibilă, inclusiv în medii cu cerințe de protecție IP65.
Documentație și tabele
Specificații tehnice și documentație:
| Specificații tehnice – Modul de putere Huawei LUNA2000-5KW-C0 pentru LUNA2000-5/10/15-S0 | |
|---|---|
| Performanță și configurații de sistem | |
| Tip | Modul de putere pentru sistem de stocare LUNA2000-5/10/15-S0 |
| Model modul de putere | LUNA2000-5KW-C0 |
| Modul baterie compatibil | LUNA2000-5-E0 (modul de baterie 5 kWh, cu optimizator de energie inclus) |
| Energie modul de baterie | 5 kWh per modul baterie |
| Număr de module de baterie per sistem | 1 (LUNA2000-5-S0) / 2 (LUNA2000-10-S0) / 3 (LUNA2000-15-S0) |
| Energie utilizabilă pe sistem¹ | 5 kWh / 10 kWh / 15 kWh |
| Putere maximă de ieșire (sistem) | 2,5 kW (5 kWh) / 5 kW (10 kWh) / 5 kW (15 kWh) |
| Putere de ieșire la vârf (10 s) | 3,5 kW (5 kWh) / 7 kW (10 kWh) / 7 kW (15 kWh) |
| Tensiuni și intervale de operare | |
| Tensiune nominală sistem monofazat | 360 V |
| Plajă tensiune de funcționare (monofazat) | 350 V – 560 V |
| Tensiune nominală sistem trifazat | 600 V |
| Plajă tensiune de funcționare (trifazat) | 600 V – 980 V |
| Comunicație și afișaj modul de putere | |
| Afișaj local | Indicator de stare SOC + indicator LED de stare sistem |
| Comunicație | Comunicație pentru operare paralelă (max. 2 sisteme LUNA2000 în paralel) |
| Date generale, dimensiuni și greutate | |
| Dimensiune sistem 5 kWh (L × A × Î) | 670 × 150 × 600 mm |
| Dimensiune sistem 10 kWh (L × A × Î) | 670 × 150 × 960 mm |
| Dimensiune sistem 15 kWh (L × A × Î) | 670 × 150 × 1320 mm |
| Greutate sistem 5/10/15 kWh (cu set podea) | 63,8 kg / 113,8 kg / 163,8 kg |
| Dimensiune modul de putere (L × A × Î) | 670 × 150 × 240 mm |
| Greutate modul de putere LUNA2000-5KW-C0 | 12 kg |
| Dimensiune modul de baterie (L × A × Î) | 670 × 150 × 360 mm |
| Greutate modul de baterie LUNA2000-5-E0 | 50 kg |
| Instalare și condiții de mediu | |
| Mod instalare | Suport pentru podea (standard), montare pe perete (opțional) |
| Temperatură de operare² | -10 °C până la +55 °C (declasare la încărcare/descărcare sub 5 °C) |
| Umiditate relativă | 5% – 95% (fără condens) |
| Răcire | Convecție naturală |
| Grad de protecție | IP65 |
| Emisie de zgomot | < 29 dB |
| Tehnologie, garanție, compatibilitate și certificări | |
| Tehnologie celule | Litiu-fier-fosfat (LiFePO4) |
| Adâncime de descărcare (DoD)¹ | până la 100% (condiții standard de testare) |
| Garanție³ | 10 ani (conform scrisorii de garanție Huawei pentru aplicații condiționate) |
| Scalabilitate sistem | Max. 2 sisteme LUNA2000 în paralel (până la 30 kWh per sistem) |
| Invertoare compatibile |
SUN2000L-2/3/3.68/4/4.6/5KTL SUN2000-2/3/3.68/4/4.6/5/6KTL-L1 SUN2000-3/4/5/6/8/10KTL-M0 SUN2000-3/4/5/6/8/10KTL-M1 |
| Certificări și standarde principale |
CE, RCM, CEC, VDE2510-50, IEC 62619, IEC 60730, UN38.3 |
| Model de comandă produs |
LUNA2000-5KW-C0 (modul de putere) LUNA2000-5-E0 (modul de baterie) LUNA2000 Wall Mounting Bracket (suport perete, opțional) |
