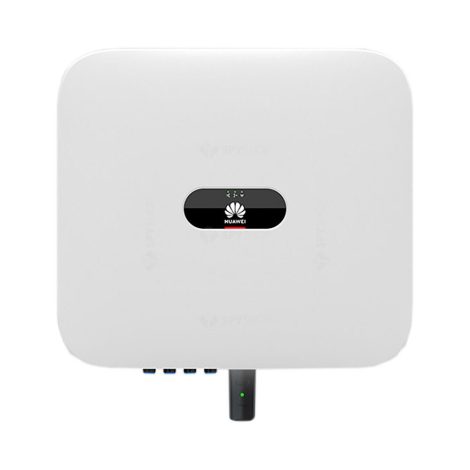

Invertor Huawei SUN2000-12KTL-M5, 12 kW (Smart PV Controller)
Huawei SUN2000-12KTL-M5 este un invertor trifazat on-grid din generația Smart PV Controller, destinat instalațiilor fotovoltaice moderne rezidențiale și comerciale mici. Oferă eficiență de până la 98,4%, două trackere MPPT și opțiuni extinse de monitorizare, pentru conversie optimă și control inteligent al sistemului.
- 12 kW putere nominală trifazată
- 98,4% eficiență maximă
- 2 MPPT cu până la 4 intrări DC
- IP66 pentru montaj în medii exterioare
- FusionSolar pentru monitorizare și management
Puncte cheie
- Suportă până la 18.000 Wp putere fotovoltaică recomandată, potrivit pentru câmpuri PV dimensionate generos.
- 2 trackere MPPT și până la 4 intrări DC pentru configurări flexibile ale șirurilor, în funcție de orientare și înclinație.
- Eficiență maximă de 98,4% și eficiență europeană de 97,9%, pentru pierderi reduse în conversie.
- Comunicare: WLAN integrat, RS485, Ethernet și 4G (prin Smart Dongle opțional).
- Integrare cu aplicația FusionSolar pentru vizibilitate în timp real asupra producției, alarmelor și performanței.
- Compatibil cu optimizatoarele Huawei din gama SUN2000-P, pentru management avansat la nivel de panou.
- Răcire inteligentă cu aer și carcasă IP66, adecvat pentru utilizare în exterior.
Utilizare / Compatibilitate
Recomandat pentru sisteme fotovoltaice on-grid trifazate, în aplicații rezidențiale și comerciale mici, inclusiv configurații cu șiruri lungi de panouri și iradiere variabilă sau acoperire parțială.
- Instalații rezidențiale și comerciale mici
- Configurări cu șiruri lungi de panouri (interval extins de tensiune pe intrare)
- Compatibilitate cu optimizatoare SUN2000-P
- Monitorizare și management prin FusionSolar
- Conectivitate: RS485, WLAN, Ethernet, 4G (prin Smart Dongle opțional)
Siguranta / Protectii
- Protecție la arc electric cu AI (AFCI)
- Monitorizare a curenților reziduali
- Protecție la supratensiune DC/AC (SPD)
- Funcție integrată de recuperare PID
- Protecție anti-insularizare
- Grad de protecție IP66
Huawei SUN2000-12KTL-M5 este potrivit pentru sisteme on-grid trifazate care au nevoie de flexibilitate la configurarea șirurilor și monitorizare inteligentă. Combină eficiența de 98,4% cu protecții avansate și integrare în ecosistemul FusionSolar, pentru control și siguranță în exploatare.
Documentatie si tabele
Specificații tehnice și documentație:
| Specificații tehnice – Invertor Huawei SUN2000-12KTL-M5, 12 kW on-grid trifazat | |
|---|---|
| Eficiență | |
| Eficiență maximă | 98,4% |
| Eficiență europeană (η Euro) | 97,9% |
| Date de intrare DC (PV) | |
| Putere PV recomandată¹ | 18.000 Wp |
| Tensiune DC maximă² | 1100 V |
| Interval tensiune MPPT la sarcină nominală | 370 V – 800 V |
| Interval de funcționare MPPT³ | 200 V – 1000 V |
| Tensiune de pornire | 200 V |
| Tensiune DC nominală | 600 V |
| Curent maxim de intrare per MPPT | 30 A (două stringuri) / 20 A (un singur string) |
| Curent de scurtcircuit maxim per MPPT | 40 A |
| Număr trackere MPPT | 2 |
| Număr maxim de intrări DC | 4 |
| Date de ieșire AC | |
| Conectare la rețea | Trifazat (3W + N + PE) |
| Putere nominală de ieșire | 12.000 W |
| Putere aparentă maximă | 13.200 VA |
| Tensiune nominală AC | 220/380 Vac, 230/400 Vac, 239,6/415 Vac |
| Frecvență nominală rețea | 50 Hz / 60 Hz |
| Curent maxim de ieșire |
18,2 A @ 380 Vac 17,3 A @ 400 Vac 16,7 A @ 415 Vac |
| Factor de putere reglabil | 0,8 în avans … 0,8 în întârziere |
| THD curent (la putere nominală) | ≤ 3 % |
| Funcții și protecții | |
| Categorie de supratensiune PV / AC | PV: Clasa II / AC: Clasa III |
| Dispozitiv de deconectare pe intrarea DC | Da (integrat) |
| Protecție anti-insularizare | Da |
| Protecție la supracurent AC | Da |
| Protecție la polaritate inversă DC | Da |
| Detecție defect pe stringuri PV | Da |
| Protecție la supratensiune DC (SPD) | Tip II |
| Protecție la supratensiune AC (SPD) | Clasa II |
| Unitate monitorizare curent rezidual | Da |
| Protecție la arc electric (AFCI) | Da, protecție la arc cu AI |
| Control ripple / ripple control | Da |
| Funcție integrată de recuperare PID⁴ | Da (pentru module P-type) |
| Date generale | |
| Interval temperatură de funcționare | -25 °C … +60 °C |
| Umiditate relativă admisă | 0% RH – 100% RH |
| Altitudine maximă de funcționare | 0 – 4000 m (derating peste 2000 m) |
| Răcire | Răcire inteligentă cu aer (smart air cooling) |
| Afișaj și interfață locală | LED-uri de stare, WLAN integrat + aplicația FusionSolar |
| Comunicare |
RS485; WLAN/Ethernet prin Smart Dongle-WLAN-FE (opțional); 4G/3G/2G prin Smart Dongle-4G (opțional) |
| Greutate (cu placă de montaj) | ≈ 21 kg |
| Dimensiuni (l x h x A, cu placă de montaj) | 546 x 460 x 228 mm |
| Grad de protecție carcasă | IP66 |
| Compatibilitate optimizatoare și standarde | |
| Optimizatoare compatibile (DC MBUS) |
SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1100W-P, SUN2000-1300W-P |
| Standard de siguranță | EN/IEC 62109-1, EN/IEC 62109-2 |
| Standard de conectare la rețea (selecție) |
G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC 61727, IEC 62116 |
