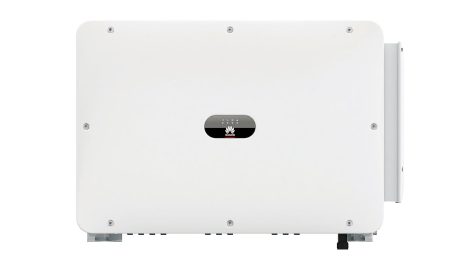

Invertor HUAWEI SUN2000-115KTL-M2, 115kW on-grid trifazat
Huawei SUN2000-115KTL-M2 este un invertor on-grid trifazat care face parte dintr-o serie de produse care utilizează topologia de circuit în trei trepte, randamentul său maxim fiind de până la 98,8%. Rezultatele la testul de fotoni sunt A+/A+ atât la iradianța ridicată, cât și la iradianța medie. Cele zece trackere MPPT cu care este prevăzut acest invertor sunt adaptabile și flexibile pentru un randament extrem de ridicat la instalațiilor fotovoltaice utilizate. Modulul de protecție la trăsnet DC și AC și posibilitatea de răcire naturală a sistemului îmbunătățesc fiabilitatea produsului. Astfel, acest invertor trifazat are o adaptabilitate bună la mediu și poate fi utilizat atât pentru uz casnic, cât și pentru sisteme mai mari, iar utilizarea sa este una extrem de ușoară prin display-ul prevăzut cu indicatori LED, adaptor WLAN și APP FusionSolar.
| Technical Specifications | SUN2000-115KTL-M2 |
| Efficiency | |
| Max. Efficiency | ≥98.6%(400 v) si ≥98.8%(480v) |
| European Efficiency | ≥98.4%(400V) si ≥98.6%(480V) |
| Input | |
| Max. Input Voltage | 1,100 V |
| Max. input current per MPPT | 30 A |
| Max. short-circuit current | 40 A |
| Full-load MPPT voltage range | 540–800 V (400 V) and 625–850 V (480 V) |
| Rated input voltage | 600 V (400 V) and 720 V (480 V) |
| Max. number of inputs | 20 |
| Number of MPP trackers | 10 |
| Output | |
| Rated active power | 115 kW |
| Max. apparent power | 125 kVA |
| Rated output voltage | 230 V/400 V and 277 V/480 V, 3 W + (N)b + PE |
| Rated AC Grid Frequency | 50 Hz / 60 Hz |
| Rated Output Current | 166.0 A (400 V) and 138.4 A (480 V) |
| Max. Output Current | 182.3 A (400 V) and 151.9 A (480 V) |
| Adjustable Power Factor | 0.8 leading … 0.8 lagging |
| Max. Total Harmonic Distortion | < 3 % |
| Protections | |
| Input DC switch | Yes |
| Anti-Islanding Protection | Yes |
| Output overcurrent protection | Yes |
| Input Reverse Connection Protection | Yes |
| String Failure Detection | Yes |
| DC Surge Protection | Type II |
| AC Surge Protection | Type II |
| Insulation Resistance Detection | Yes |
| Residual Current Monitoring | Yes |
| Display and Communication | |
| Display | LED indicator, Bluetooth + APP |
| RS485 | Yes |
| USB | Yes |
| MBUS | Yes |
| General Data | |
| Dimensions (W x H x D)(incl. mounting plate) | 1035 * 700 * 365 mm |
| Weight (with mounting plate) | ≤93 kg |
| Operation Temperature Range | -25 ~ + 60 °C (-13 °F ~ 140 °F) |
| Cooling | Smart Air Cooling |
| Relative Humidity | 0 % RH ~ 100% RH |
| Operating altitude | 4,000 m |
| Input Terminal | Amphenol Helios H4 |
| Output Terminal | Crimping module + OT/DT terminal |
| Degree of protection | IP66 |
Documentatie:
| Fișier | Link |
|---|---|
| Fisa tehnica Invertor On Grid trifazat Huawei SUN2000-115KTL-M2 | Descarcă aici |
| Certificat de conformitate Invertor On Grid trifazat Huawei SUN2000-115KTL-M2 | Descarcă aici |
| Manual de utilizare Invertor On Grid trifazat Huawei SUN2000-115KTL-M2 | Descarcă aici |
