Deye • Invertor hibrid trifazat

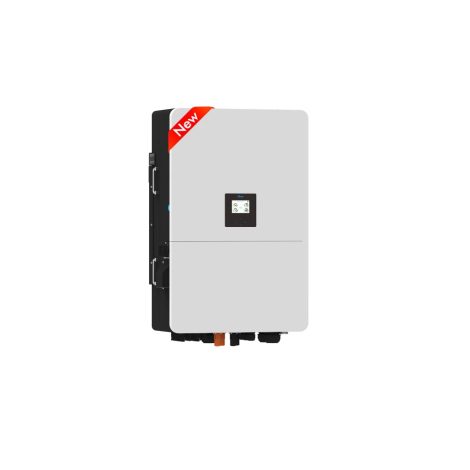

Deye SUN-80K-SG02HP3-EU – invertor hibrid 80 kW pentru sisteme HV
Modelul Deye SUN-80K-SG02HP3-EU este un invertor hibrid trifazat de putere mare, gândit pentru aplicații comerciale și industriale care combină producția fotovoltaică ridicată cu stocarea pe baterii de înaltă tensiune. Într-o singură unitate integrează funcțiile de invertor on-grid, încărcător de baterii, controler MPPT și sistem de back-up, pentru un management complet al energiei.
- 80 kW putere activă nominală, trifazat
- Baterii HV (160–1000 V DC) cu 160 A (80 A + 80 A pe două intrări baterie)
- 6 trackere MPPT, până la 160 kW DC putere PV
- 1000 V DC tensiune maximă de intrare PV; MPPT 150–850 V DC
- IP65 și temperatură de operare -40…+60 °C
Puncte cheie
- Ieșire 80 kW trifazat, potrivită pentru sarcini mari în aplicații comerciale, industriale ușoare sau clădiri de birouri.
- Funcție 100% unbalanced output pentru funcționare cu sarcini neechilibrate pe faze (util în sisteme mixte trifazat/monofazat).
- Compatibil cu baterii HV (160–1000 V DC); curent maxim de încărcare/descărcare 160 A (80 A + 80 A pe două intrări baterie).
- Strategie de încărcare pentru baterii litiu self-adaption to BMS, pentru protecția bateriei și durată de viață optimă.
- Partea PV cu 6 trackere MPPT independenți, putere PV maximă 160 kW DC și tensiune de intrare până la 1000 V DC.
- Interval MPPT 150–850 V DC, pentru flexibilitate la dimensionarea stringurilor și producție bună în condiții variate.
- Funcții de back-up / UPS și moduri de lucru on-grid, off-grid și hybrid.
- Paralelizare a până la 10 unități pentru sisteme de putere mare.
Utilizare / Compatibilitate
Recomandat pentru sisteme fotovoltaice comerciale și industriale care necesită atât producție ridicată, cât și stocare pe baterii HV, inclusiv proiecte de modernizare și micro-rețele.
- Aplicații: comercial, industrial ușor, clădiri de birouri.
- Moduri de lucru: on-grid, off-grid, hybrid.
- AC-coupling pentru modernizarea instalațiilor existente.
- Suportă stocarea energiei provenite de la generator diesel (integrare în micro-rețele).
- Distribuție flexibilă a consumatorilor prin ieșire trifazată.
Siguranță / Protecții
- Carcasă cu grad de protecție IP65.
- Răcire inteligentă cu aer.
- Interval temperatură de operare -40…+60 °C.
- Protecții electrice: SPD tip II, RCD, monitorizare izolație, anti-islanding.
Concluzie rapidă: Deye SUN-80K-SG02HP3-EU este pentru proiecte fotovoltaice mari care au nevoie de ieșire trifazată de 80 kW și stocare pe baterii HV (160–1000 V DC). Oferă MPPT multiplu, funcții de back-up/UPS și opțiuni de extindere prin paralelizare a până la 10 unități, într-o carcasă IP65.
Documentație și tabele
Specificațiile detaliate sunt în tabelele de mai jos.
| Parametru | Valoare / Detalii – SUN-80K-SG02HP3-EU |
|---|---|
| Model | Deye SUN-80K-SG02HP3-EU-EM6 (serie 60/75/80 kW) |
| Tip invertor | Invertor hibrid trifazat cu baterii de înaltă tensiune (HV) |
| Tip baterie | Litiu (Lithium-ion, inclusiv LiFePO4) |
| Tensiune baterie admisă | 160 – 1000 V DC |
| Număr intrări baterie | 2 intrări baterie HV |
| Curent maxim de încărcare | 80 A + 80 A (total 160 A) |
| Curent maxim de descărcare | 80 A + 80 A (total 160 A) |
| Strategie de încărcare Li-ion | Self-adaption to BMS (adaptare automată la BMS) |
| Putere maximă PV admisă | 160 000 W DC |
| Putere PV recomandată (nominală) | 128 000 W DC |
| Tensiune maximă PV | 1000 V DC |
| Tensiune de pornire | 180 V DC |
| Interval MPPT | 150 – 850 V DC |
| Tensiune nominală PV | 650 V DC |
| Număr trackere MPPT | 6 MPPT independenți |
| Număr stringuri PV | 2 stringuri per MPPT (total 12 stringuri) |
| Curent maxim PV pe MPPT | 36 A × 6 |
| Curent de scurt-circuit PV (max.) | 54 A × 6 |
| Putere activă AC nominală | 80 000 W (80 kW) |
| Putere aparentă AC maximă | 88 000 VA |
| Tensiune nominală AC | 220/380 V sau 230/400 V, 3L+N+PE (0,85 Un – 1,1 Un) |
| Frecvență rețea | 50 Hz (45–55 Hz) / 60 Hz (55–65 Hz) |
| Curent AC (intrare/ieșire) | ≈ 120 A / fază (conform fișei tehnice) |
| Max. AC passthrough (grid → load) | 200 A |
| Peak power (mod off-grid) | 1,5 × puterea nominală, 10 s |
| Factor de putere | 0,8 inductiv … 0,8 capacitiv (reglabil, până la ±1,0) |
| THDi | < 3 % (raportat la puterea nominală) |
| Moduri de operare | On-grid, Off-grid, Hybrid, Back-up / EPS, AC-couple, suport stocare energie de la generator diesel |
| Paralelizare | până la 10 invertoare în paralel (on-grid și off-grid) |
| Programare baterie | 6 intervale de încărcare/descărcare programate |
| Eficiență maximă | 97,6 % |
| Eficiență europeană | 97,0 % |
| Eficiență MPPT | > 99 % |
| Protecții integrate |
protecție polaritate inversă DC, protecție supracurent și supratensiune AC, protecție scurt-circuit, protecție termică, monitorizare curent rezidual (RCD), monitorizare impedanță de izolație, monitorizare rețea, protecție anti-islanding, protecție la arc electric (opțional), întrerupător DC integrat, SPD tip II (DC) și tip II (AC) |
| Grad de protecție | IP65 – potrivit pentru montaj interior sau exterior |
| Interval temperatură de operare | -40 … +60 °C (cu derating peste ~45 °C) |
| Umiditate admisă | 0 – 100 % (fără condens) |
| Altitudine maximă | până la 3000 m |
| Topologie invertor | non-izolat (non-isolated) |
| Categorie de supratensiune | OVC II (DC), OVC III (AC) |
| Dimensiuni (L × Î × A) | 606 × 927 × 314 mm (fără conectori și suport) |
| Greutate | ≈ 105 kg |
| Tip răcire | Intelligent Air Cooling (răcire inteligentă cu aer) |
| Zgomot | ≤ 65 dB |
| Interfețe de comunicare | RS485 / RS232 / CAN |
| Moduri de monitorizare | GPRS / WiFi / Bluetooth / 4G / LAN (opțional) |
| Garanție | 5 ani / 10 ani (în funcție de locația instalării și politica producătorului) |
