Deye • Invertor hibrid monofazat

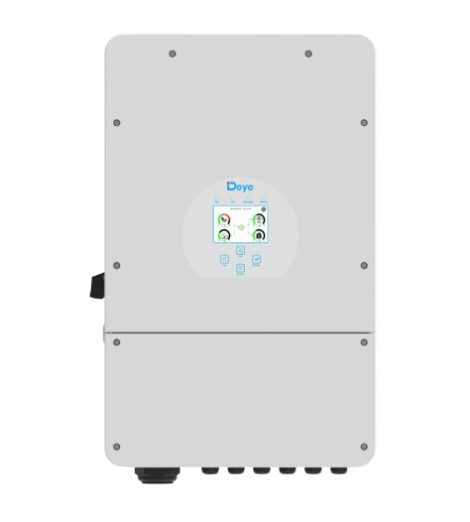

Deye SUN-10K-SG02LP1-EU-AM3 – invertor hibrid 10 kW pentru baterii 48 V
Modelul Deye SUN-10K-SG02LP1-EU-AM3 este un invertor hibrid monofazat pentru sisteme fotovoltaice cu stocare, compatibil cu baterii plumb-acid sau litiu-ion în plaja de tensiune 40–60 V. Echipamentul integrează funcțiile de invertor, control MPPT, management al bateriei și funcție de back-up, fiind potrivit pentru aplicații rezidențiale sau comerciale mici care urmăresc autoconsum, continuitate în alimentare și flexibilitate în extindere.
- Putere nominală AC: 10.000 W
- Baterii compatibile: plumb-acid / litiu-ion, 40–60 V
- Curent maxim încărcare: 220 A
- Curent maxim descărcare: 220 A
- Intrare PV maximă: 15.000 W
- Tensiune maximă PV: 500 V DC
- Trackere MPPT: 3
- Grad protecție carcasă: IP65
Puncte cheie
- Invertor hibrid monofazat cu putere nominală de 10 kW.
- Compatibil cu baterii plumb-acid sau litiu-ion, în intervalul 40–60 V.
- Curent maxim de 220 A atât la încărcare, cât și la descărcare.
- Putere PV maximă de 15.000 W.
- 3 MPPT și configurație de stringuri 2+2+2 pentru flexibilitate mai mare în proiectare.
- Tensiune MPPT în intervalul 150–425 V, cu tensiune nominală PV de 370 V.
- Suportă funcționare în paralel până la 16 unități în regim on-grid și off-grid.
- Poate stoca energie și din generator diesel.
- Eficiență maximă de 97,6% și eficiență europeană de 96,5%.
- Carcasă IP65 și răcire inteligentă cu aer.
Utilizare / Compatibilitate
Invertorul este proiectat pentru sisteme fotovoltaice hibride monofazate cu stocare pe baterii low-voltage, unde sunt importante autoconsumul, funcția de rezervă și controlul inteligent al fluxurilor de energie.
- Potrivit pentru locuințe, case de vacanță, spații tehnice sau aplicații comerciale mici.
- Compatibil cu baterii plumb-acid sau litiu-ion în intervalul 40–60 V.
- Permite conectarea unui generator pentru încărcare sau back-up energetic.
- Suportă extinderea sistemului prin paralelizare până la 16 unități.
- Oferă 3 MPPT, util pentru acoperișuri cu orientări diferite sau șiruri separate de panouri.
Siguranță / Protecții
- Protecție la inversarea polarității DC.
- Protecție la supracurent pe ieșirea AC.
- Protecție termică.
- Protecție la supratensiune pe ieșirea AC.
- Protecție la scurtcircuit pe ieșirea AC.
- Monitorizare componentă DC, monitorizare rețea, protecție anti-insularizare și detecție defect de pământ.
- Monitorizare impedanță de izolație, detecție curent rezidual (RCD) și protecție la supratensiuni Type II DC / Type II AC.
- AFCI disponibil opțional.
Concluzie rapidă: Deye SUN-10K-SG02LP1-EU-AM3 este un invertor hibrid monofazat de 10 kW, compatibil cu baterii 40–60 V, cu 3 MPPT, intrare fotovoltaică de până la 15.000 W, curent baterie de până la 220 A și protecție IP65. Este o soluție potrivită pentru sisteme cu stocare care necesită flexibilitate, back-up și posibilitate de extindere.
Documentație și tabele
| Parametru | Valoare / Detalii |
|---|---|
| Model | Deye SUN-10K-SG02LP1-EU-AM3 |
| Tip invertor | Hibrid, monofazat |
| Tip baterie | Plumb-acid sau litiu-ion |
| Interval tensiune baterie | 40–60 V |
| Strategie încărcare baterii Li-ion | Self-adaption to BMS |
| Număr intrări baterie | 1 |
| Putere nominală AC intrare/ieșire | 10.000 W |
| Putere aparentă maximă AC intrare/ieșire | 11.000 VA |
| Curent nominal AC intrare/ieșire | 45.5 / 43.5 A |
| Curent maxim AC intrare/ieșire | 45.5 / 43.5 A |
| Putere de vârf off-grid | 2 × puterea nominală, 10 s |
| Factor de putere reglabil | 0.8 leading până la 0.8 lagging |
| Tensiune nominală / domeniu intrare-ieșire | 220/230 V, 0.85Un–1.1Un |
| Frecvență rețea / domeniu | 50/45–55 Hz, 60/55–65 Hz |
| Formă conectare la rețea | L+N+PE |
| Curent continuu passthrough (rețea către consumatori) | 60 A |
| Putere maximă intrare PV | 15.000 W |
| Tensiune maximă intrare PV | 500 V |
| Tensiune de pornire | 125 V |
| Interval tensiune MPPT | 150–425 V |
| Tensiune nominală PV | 370 V |
| Curent maxim de operare PV | 26 + 26 + 26 A |
| Curent maxim de scurtcircuit PV | 44 + 44 + 44 A |
| Număr trackere MPPT / stringuri per MPPT | 3 / 2+2+2 |
| Curent maxim încărcare baterie | 220 A |
| Curent maxim descărcare baterie | 220 A |
| Eficiență maximă | 97,6% |
| Eficiență europeană | 96,5% |
| Eficiență MPPT | >99% |
| THDi | <3% (din puterea nominală) |
| Curent de injecție DC | <0.5% In |
| Protecții integrate | Protecție inversare polaritate DC, protecție supracurent ieșire AC, protecție termică, protecție supratensiune AC, protecție scurtcircuit AC, monitorizare componentă DC, protecție la suprasarcină, monitorizare curent defect la pământ, AFCI opțional, monitorizare rețea, protecție anti-insularizare, detecție defect de pământ, întrerupător intrare DC, monitorizare impedanță izolație, detecție curent rezidual (RCD) |
| Nivel protecție la supratensiuni | TYPE II (DC), TYPE II (AC) |
| Interfețe comunicație | RS485 / RS232 / CAN |
| Mod monitorizare | GPRS / WiFi / Bluetooth / 4G / LAN (opțional) |
| Temperatură de operare | -40 până la +60°C, cu derating peste 45°C |
| Umiditate ambientală admisă | 0–100% |
| Altitudine maximă admisă | 2000 m |
| Zgomot | <45 dB |
| Grad de protecție | IP65 |
| Topologie invertor | Non-Isolated |
| Categorie supratensiune | OVC II (DC), OVC III (AC) |
| Dimensiuni (L × H × A) | 420 × 670 × 233 mm (fără conectori și console) |
| Greutate | 35.6 kg |
| Tip răcire | Intelligent Air Cooling |
| Garanție | 5 ani / 10 ani, în funcție de locația finală de instalare și politica de garanție |
| Standarde rețea | VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0 21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150 |
| Standarde siguranță / EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
