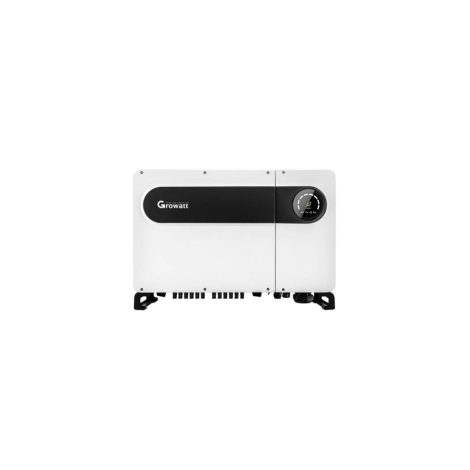

Growatt MAX 100KTL3-X LV – invertor on-grid trifazat 100 kW
Growatt MAX 100KTL3-X LV este un invertor trifazat profesional, conceput pentru instalații fotovoltaice comerciale și industriale. Cu putere nominală de 100 kW, transformă energia produsă de panouri în energie AC trifazată, cu funcționare stabilă. Arhitectura sa este gândită pentru proiecte de mare capabilitate, unde flexibilitatea și randamentul contează.
- 100 kW putere nominală
- Până la 10 trackere MPPT independente
- 1100 V tensiune maximă de intrare DC
- Topologie transformerless
- Clasă de protecție IP66
Puncte cheie
- 10 MPPT independente, pentru configurări flexibile și optimizare pe stringuri cu orientări diferite.
- Fiecare MPPT poate gestiona două stringuri de panouri.
- Menține randament bun inclusiv când stringurile sunt parțial umbrite sau au expuneri diferite.
- 1100 V tensiune maximă de intrare DC, compatibilă cu module solare moderne.
- Gamă largă de operare MPPT (de la cca. 180 V).
- Design fără transformator (transformerless), pentru eficiență ridicată și construcție mai compactă.
Utilizare / Compatibilitate
Invertorul este destinat sistemelor on-grid și este potrivit pentru aplicații comerciale și industriale de putere mare, inclusiv montaj exterior.
- Instalații fotovoltaice comerciale sau industriale de mare capabilitate
- Ferme solare
- Hale industriale
- Blocuri de locuințe
- Proiecte comerciale cu panouri solare extinse
Siguranță / Protecții
- SPD tip II pe partea DC
- SPD tip II pe partea AC
- Protecție la polaritate inversă
- Protecție la scurt-circuit
- Monitorizare stringuri
- Protecție anti-islanding
- Clasă de protecție IP66 (rezistență la praf și umiditate)
Growatt MAX 100KTL3-X LV este alegerea potrivită pentru proiecte on-grid comerciale și industriale care cer putere mare și flexibilitate la configurarea stringurilor. Oferă optimizare prin până la 10 MPPT, intrare DC de 1100 V și un pachet complet de protecții, inclusiv IP66 pentru utilizare la exterior.
Documentație și tabele
Specificațiile complete sunt în tabelele de mai jos.
| Parametru | Valoare / Detalii |
|---|---|
| Model | Growatt MAX 100KTL3-X LV |
| Tip invertor | On-Grid, trifazat (3-phase), string inverter, transformerless |
| Număr MPPT | 10 independente |
| Stringuri per MPPT | 2 stringuri / MPPT |
| Tensiune maximă DC | 1100 V DC |
| Gama tensiune MPPT | ~ 180 – 1000 V DC |
| Curent maxim intrare per MPPT | ≈ 32 A |
| Putere AC nominală | 100 kW |
| Putere aparentă maximă AC | ≈ 110 kVA |
| Tensiune nominală AC / rețea | 400 V (trifazat 3-φ) |
| Interval frecvență AC | 50 / 60 Hz |
| Curent maxim ieșire AC | ≈ 159 A / fază (în funcție de rețea) |
| Eficiență maximă | ≈ 98.8 % |
| THDi – distorsiune harmonică | < 3 % |
| Protecții & funcții de siguranță | Reverse polarity DC, comutator DC, SPD tip II AC & DC, protecție scurt-circuit AC, monitorizare izolație, ground-fault, anti-islanding, monitorizare stringuri |
| Clasă protecție carcasă | IP66 (praf & apă) — potrivit pentru montaj exterior |
| Topologie | Transformerless (fără transformator intern) |
| Răcire | Ventilator / răcire activă |
| Dimensiuni (L × Î × A) | 970 × 640 × 345 mm |
| Greutate | 84 kg |
| Interfețe de comunicare | RS485, USB, opțional PLC / WiFi / 4G / GPRS |
| Funcții suplimentare | Monitorizare string, diagnostic I/V, limitare export, compatibil cu module de monitorizare Growatt |
| Temperatură operare | aprox. -30 °C … +60 °C |
| Altitudine maximă de operare | până la 4000 m |
