Deye • Control Box / BMS / PDU High-Voltage

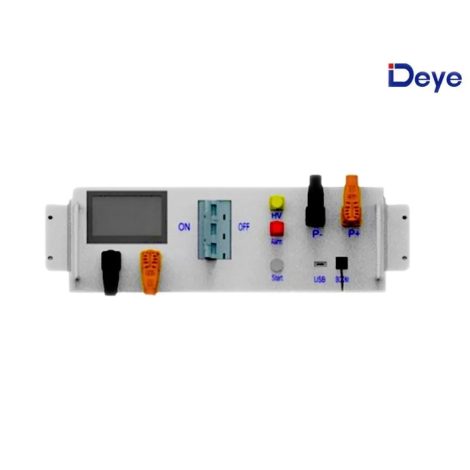

Control Box HVB750V/100A-EU pentru baterii HV LiFePO4 (BOS-G)
HVB750V/100A-EU este unitatea de control high-voltage proiectată de Deye pentru sistemele de stocare cu baterii LiFePO4 din seria BOS-G. Funcționează ca element central al clusterului de baterii HV, asigurând monitorizarea, protecția și gestionarea proceselor de încărcare/descărcare, balansare a celulelor și interfațarea cu invertorul sau sistemul electric.
- Tensiune de operare: 120–750 V DC
- Curent nominal: 100 A
- Curent maxim: 125 A
- Montaj: rack 19″
- Clasă protecție: IP20
Puncte cheie
- Unitate de control high-voltage pentru sisteme de stocare cu baterii LiFePO4 (seria BOS-G).
- Monitorizează și gestionează încărcarea/descărcarea, balansarea celulelor și comunicarea cu invertorul sau sistemul electric.
- Compatibilă cu configurații HV variate datorită tensiunii de operare 120–750 V DC.
- Suportă curent nominal 100 A și max. 125 A pentru cerințe moderate spre ridicate.
- Design compact pentru montaj standard în rack (19″), ușor de integrat în panouri tehnice, dulapuri de echipamente sau spații tehnice.
- Construcție orientată spre siguranță și fiabilitate pe termen lung, cu monitorizare de temperatură și protecții dedicate.
Utilizare / Compatibilitate
HVB750V/100A-EU este destinată construirii unui sistem de stocare modern, sigur și scalabil, pe bază de baterii HV LiFePO4 din seria BOS-G, cu integrare în infrastructura electrică prin interfațare cu invertorul sau sistemul electric.
- Compatibilă cu baterii LiFePO4 (seria BOS-G).
- Interval tensiune sistem: 120–750 V DC.
- Montaj în rack 19″.
- Potrivită pentru aplicații rezidențiale, comerciale sau industriale.
Siguranță / Protecții
- Protecții inteligente la supracurent.
- Protecție la suprasarcină.
- Protecție la scurt-circuit.
- Monitorizare de temperatură.
- Clasă protecție IP20.
Concluzie rapidă: HVB750V/100A-EU este alegerea potrivită pentru cei care construiesc un cluster de baterii HV LiFePO4 (BOS-G) și au nevoie de monitorizare, protecție și management al încărcării/descărcării într-un format de rack 19″. Oferă compatibilitate pe 120–750 V DC și suportă 100 A nominal, respectiv 125 A maxim.
Documentație și tabele
Tabele și documente disponibile mai jos.
| Parametru | Valoare / Detalii |
|---|---|
| Model | HVB750V/100A-EU |
| Tip | Control Box / BMS – High Voltage (pentru baterii Deye BOS-G) |
| Tensiune operare (DC) | 120 … 750 V DC (uneori până la 750 V nominal) |
| Curent nominal încărcare/descărcare | 100 A |
| Curent maxim / vârf încărcare-descărcare | 125 A (peak) |
| Alimentare BMS (c.c.) | DC 12 V ±2%, 4.15 A |
| Interval temperatură operare | -20 °C … +65 °C (unele specificații 20 °C … 55 °C — verifică fișa produsului) |
| Protecție carcasă | IP20 |
| Dimensiuni (L × A × Î) | 440 × 570 × 150 mm |
| Greutate | ≈ 15.5 kg (unele surse lista 19 kg) |
| Montaj | Rack 19″ standard (mountable în dulapuri / rackuri tehnice) |
| Funcții protecție & management BMS | Protecție la supra-încărcare, supra-descărcare, supracurent, temperatură excesivă / scăzută, scurtcircuit; balansare celule; monitorizare tensiune, curent, SOC etc. |
| Compatibilitate | Sisteme baterii LiFePO4 BOS-G (cluster HV) și invertoare compatibile HV Deye |
