Deye • Sistem baterie HV LiFePO₄

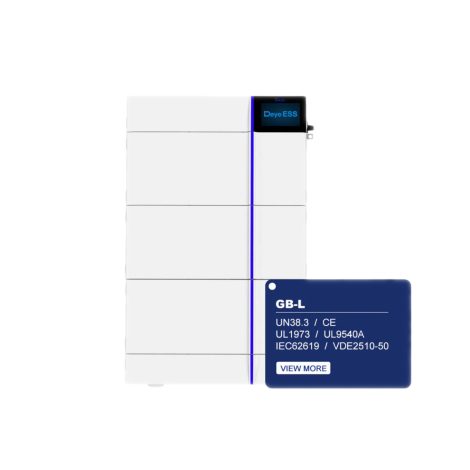

Deye GB-L – baterie HV modulară LiFePO₄ (GB-LM)
Deye GB-L este un sistem de stocare pe înaltă tensiune, bazat pe tehnologie LiFePO₄, construit din module GB-LM de 4,09 kWh conectate în serie. Configurația este scalabilă între 8,18 kWh și 24,56 kWh, iar arhitectura HV ajută la creșterea eficienței și la reducerea pierderilor pe cabluri. Este potrivit pentru aplicații rezidențiale și comerciale.
- Modul GB-LM: 4,09 kWh
- Scalare: 2 până la 6 module (serie)
- Capacitate totală: 8,18 kWh – 24,56 kWh
- Carcasă IP65
- Comunicare: CAN 2.0 și RS485
Puncte cheie
- Sistem HV modular cu module GB-LM de 4,09 kWh conectate în serie.
- Interval de configurare al bancului: 8,18 kWh și 24,56 kWh.
- Arhitectura pe înaltă tensiune contribuie la eficiență mai bună și pierderi reduse pe cabluri.
- Fiecare modul este integrat într-o structură IP65.
- Include management termic și monitorizare avansată la nivel de modul.
- Unitatea de control de cluster asigură comunicația cu invertorul și managementul energiei la nivel de sistem.
- Afișaj LCD pentru vizualizarea stării de încărcare (SOC), puterii și tensiunii totale.
- Integrare prin CAN 2.0 și RS485 cu invertoare compatibile.
Utilizare / Compatibilitate
Sistemul se configurează în serie, de la 2 până la 6 module, și este proiectat pentru montaj floor-mount. Comunicarea către invertor se face prin CAN 2.0 și RS485, pentru integrare cu invertoare compatibile.
- Aplicații: rezidențiale și comerciale
- Configurare: 2 până la 6 module în serie
- Montaj: floor-mount
- Interfețe: CAN 2.0, RS485
- Afișaj: LCD (SOC, putere, tensiune totală)
Siguranță / Protecții
- Structură IP65 la nivel de modul
- Management termic integrat
- Monitorizare avansată
- Valvă de decompresie
- Protecție la foc
Deye GB-L este potrivit pentru utilizatori care au nevoie de stocare HV modulară, cu extindere între 8,18 kWh și 24,56 kWh prin module GB-LM de 4,09 kWh. Oferă integrare facilă prin CAN 2.0 și RS485, plus monitorizare și elemente dedicate de siguranță la nivel de modul.
***Acumulatorul nu contine Control box. Acesta poate fi achizitionat separat aici.
Documentație și tabele
Date tehnice – Deye GB-L / GB-LM
| Caracteristici modul GB-LM | |
| Chimie celule | LiFePO₄ (LFP) |
| Energie nominală modul | 4,09 kWh |
| Tensiune nominală modul | 102,4 Vdc |
| Capacitate nominală | 40 Ah |
| Curent nominal sistem | 20 A |
| Curent vârf descărcare | 50 A (2 min, 25°C) |
| Temperatură încărcare | 0°C … +55°C |
| Temperatură descărcare | -20°C … +60°C |
| Temperatură depozitare | 0°C … +35°C |
| Grad de protecție | IP65 |
| Dimensiuni modul | 540 × 385 × 220 mm |
| Greutate modul | ≈ 39 kg |
| Caracteristici sistem GB-L | |
| Nr. module compatibile | 2–6 module în serie |
| Tensiune operare sistem | 166,4 … 700 V |
| DOD recomandat | 90% |
| Durată de viață | ≥ 6000 cicluri (25°C) |
| Umiditate operare | 5% … 90% |
| Altitudine maximă | ≤ 2000 m |
| Comunicație | CAN 2.0, RS485 |
| Afișaj | LCD frontal |
| Montaj | Pe podea (floor-mount) |
| Garanție | Până la 10 ani |
| Configurații sistem | |
| Tensiune nominală sistem |
2 module: 204,8 V 3 module: 307,2 V 4 module: 409,6 V 5 module: 512 V 6 module: 614,4 V |
| Energie totală |
2 mod: 8,18 kWh 3 mod: 12,27 kWh 4 mod: 16,36 kWh 5 mod: 20,45 kWh 6 mod: 24,56 kWh |
| Energie utilă (DC) |
2 mod: 7,36 kWh 3 mod: 11,04 kWh 4 mod: 14,72 kWh 5 mod: 18,40 kWh 6 mod: 22,10 kWh |
| Dimensiuni sistem |
2 mod: 540×385×650 mm 3 mod: 540×385×870 mm 4 mod: 540×385×1090 mm 5 mod: 540×385×1310 mm 6 mod: 540×385×1530 mm |
| Greutate sistem |
2 mod: 97 kg 3 mod: 136 kg 4 mod: 175 kg 5 mod: 214 kg 6 mod: 253 kg |
